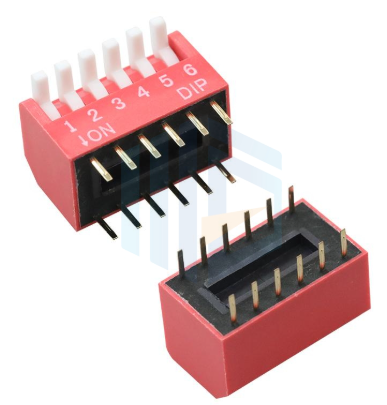

琴鍵形撥碼開關，又稱指撥開關、DIP開關、地址開關，是一款用"按鍵"代替"撥桿"操作的微型編碼開關，采用0/1二進制編碼原理工作。

核心原理，每個按鍵對應背面上下各兩個引腳，按下（ON）時引腳接通=1，彈起（OFF）時斷開=0。各鍵相互獨立，N位開關可組合出2的N次方種狀態。比如4位開關就有16種編碼（0000~1111），輕松實現參數設定。

三大工作模式，互鎖型，按下一個，其余自動彈起，同一時刻僅一鍵有效，自鎖型，按下保持，需再次按壓才復位，混合型，比如首鍵自鎖+后鍵互鎖，靈活組合。

關鍵參數，腳距：主流2.54mm（DIP直插），微型款1.27mm（SMD貼片），電氣規格：切換電流25mA@24VDC，承載電流100mA@24VDC，壽命：機械壽命≥2000次，電氣壽命≥1000次，工作溫度：-40°C ~ +85°C，鍍金觸點，Nylon執行機構。

應用場景，廣泛用于計算機主板BIOS設置、通信設備地址配置、汽車電子功能設定、安防報警參數調節等需要手動編程的場景。臺灣KE、百瑩、圓達及日本OMRON品質出眾。一句話總結：琴鍵形撥碼開關，就是用"按"代替"撥"的二進制編碼開關，小巧可靠，編程必備！
